MIDAC M2000 Spettrofotometro FTIR
ad alta risoluzione [0,5 cm-1]

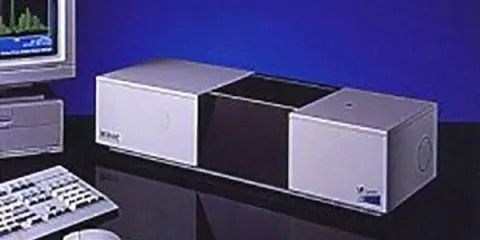

MIDAC M2000

Il modello M2000 è la versione studiata per chi utilizza questo tipo di strumentazione  prevalentemente in laboratorio. La sua costruzione modulare permette la contemporanea installazione di due Detector, oltre alla possibilità di interfacciare il sistema con diversi accessori (Microscopi, detector  esterni, ecc.) tramite un’uscita ottica esterna.

Il comparto campioni è ampio e flessibile e consente l’inserimento di diversi supporti di campionamento, in modo che sia possibile analizzare ogni tipo di sostanza, sia essa solida/semisolida, liquida o in fase gassosa.

Le principali caratteristiche tecniche della serie M2000 sono:

• Risoluzione è variabile da 32 a 0,5 cm-1;
• Beamsplitter standard in Kbr/Ge “moisture coated” (antiumidità);
• Intervallo spettrale 7800...350 cm-1. (Ottica KBr di serie; a richiesta altre versioni ottiche);
• Sorgente in SiC (Silicone Carbide) per IR, raffreddata ad aria, con emissione a 1650 Kelvin;
• ottica completamente sigillata e ricoperta per il mantenimento delle specifiche nel tempo.


La serie Interspec 200-X di spettrometri FTIR basata sulla tecnica in trasformata di Fourier impiega una serie di caratteristiche uniche che garantiscono prestazioni elevate da uno strumento compatto. L'Interspec 200-X misura solo 59 x 39 x 19 cm ed è considerato uno degli spettrofotometri FTIR a infrarossi compatti e versatili. Il design del 200-X è unico sia in termini di ottica che di software e firmware progettati specificamente per ridurre significativamente i tempi analitici. La geometria dell'interferometro di Michelson utilizza un nuovo sistema ottico autocompensante. Il design di Interspec 200-X evita l'uso dell'ottica corner cube convenzionale e l'allineamento dinamico. In pratica ciò significa che lo strumento può essere utilizzato in qualsiasi ambiente

Comparto campioni

Il comparto di campionamento è davvero ampio e permette di analizzare tutte le tipologie di campioni compatibili con la specttroscopia FTIR. Questo scomparto può ospitare tutta la gamma di accessori forniti dai produttori di accessori specializzati.

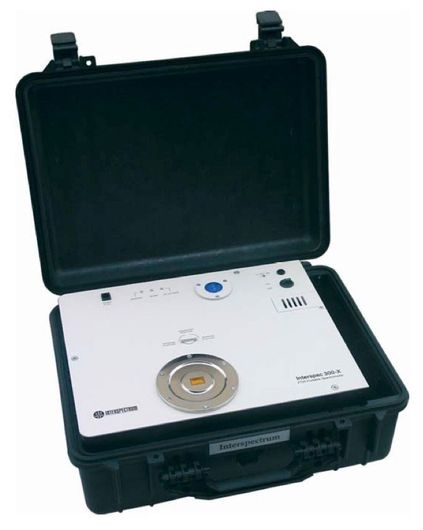

Interspec 300-X

La serie Interspec 300-X è composta da una serie di spettrometri FTIR portatile per l'infrarosso e il vicino infrarosso in trasformata di Fourier, utilizza una serie di caratteristiche uniche che assicurano prestazioni elevate ed estema compattezza.

L'Interspec 300-X misura solo 49 X 39 X 20 cm ed è considerato uno degli spettrofotometri FTIR a infrarossi più compatti e versatili.

La geometria dell'interferometro di Michelson utilizza un nuovo sistema ottico autocompensante compatto che elimina molti dei problemi di allineamento ottico presenti negli interferometri ottici di tipo convenzionale.

Gli Spettrometri a Trasformata di Fourier della serie TITAN sono costruiti per operare a flusso continuo secondo la tecnica definita di “estrazione” dell’analista.

Gli strumenti sono configurabili con l’installazione di celle per gas costruite in diversi materiali, con differenti cammini ottici (da 1 cm a 100 m), con possibilità di termostatazione e controllo della pressione. La costruzione a nido d’ape, particolarmente robusta, unita alle caratteristiche uniche dell’interferometro consentono l’utilizzo in ogni posizione e in ogni condizione operativa (all’esterno, su un mezzo mobile, su un impianto industriale, in luoghi umidi e polverosi, ecc.).

La particolare tecnologia di questi analizzatori li rende robusti e precisi come nessun altro sistema oggi disponibile per l' analisi delle emissioni; le sue specifiche tecniche sono, infatti, superiori persino a molti Spettrofotometri FTIR da ricerca.

La risoluzione è di 0,5 cm-1, il Detector MCT (Mercury Cadmium Telluride) e l’ampio campo spettrale 7800…350 cm-1, appartengono alla ristretta fascia della strumentazione da ricerca, e rendono ineguagliabile il sistema MIDAC da qualsiasi altro analizzatore di questo tipo.

Sistema di monitoraggio emissivo a percorso aperto

Gli Spettrometri a Trasformata di Fourier della serie M2400 sono costruiti per operare in emissione. Possono essere dotati di telescopio per il puntamento su campioni lontani al sistema di rilevamento. Le caratteristiche costruttive sono identiche alla serie TITAN sopra menzionata. Il modello M240X costituisce la base per i diversi sistemi di monitoraggio a percorso ottico aperto “Open Path” e radiometria all’infrarosso.

• Il sistema base opera in Emissione fino a circa 50 metri.
• Per operare oltre i 50 m fino a circa 1 Km è richiesto l’uso di un appropriato Telescopio.
• Nel caso la Differenza di Temperatura tra Campione e Rivelatore sia insufficiente per la Rivelazione del campione stesso, il Sistema può essere facilmente trasformato nella “Configurazione Bistatica”.
• La Configurazione Bistatica prevede l’aggiunta di una Sorgente esterna al sistema emissivo, in modo da ricreare le stesse condizioni operative dei tradizionali lavori in trasmissione.
• In Funzione dell’AMBIENTE OPERATIVO e dell’INTERVALLO SPETTRALE di LAVORO è necessario diversificare il tipo di ottica e il Rivelatore.
• Campo di visione 20 mrad. (senza telescopio). Apertura 3,8 cm
• La MIDAC CORPORATION è in grado di offrire spettrometri operanti nel MIR e NIR, con Rivelatori opportuni e ottiche completamente idrofobe.

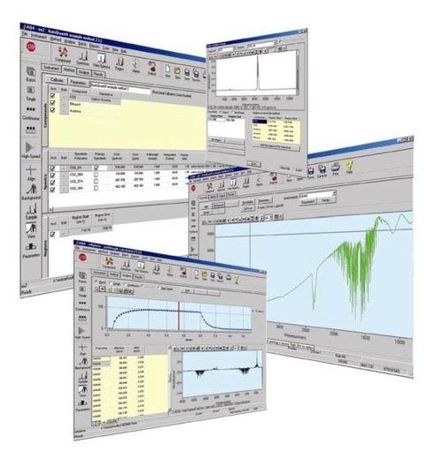

ESSENTIAL per FT-MIDAC

• Opera con Microsoft WINDOWS™ XP, è ottimizzato a 32 bit, è multitasking, é semplice da usare mediante il sistema “point and click”.
• ESSENTIAL è il software più completo per il laboratorio analitico perché può acquisire, visualizzare, elaborare ed organizzare dati come mai prima d'ora.
• Si possono facilmente IMPORTARE o ACQUISIRE dati da diversi strumenti analitici (UV-VIS, IR, NMR, DIODE-ARRAY, CROMATOGRAPHS ecc.) in un unico programma per uniformare l’elaborazione, la visione e l’organizzazione dei dati. Il programma è ad architettura completamente aperta per che si possa operare anche una completa personalizzazione.
• L’Elaborazione Dati comprende la più vasta raccolta di algoritmi matematici oggi usati quali FFT , Apodizzazioni (una decina ), Zero Filling e Polinomiali fino al VI ordine, Correzioni di linee di base, Deconvoluzioni, Interpolazioni, Derivate di ogni ordine e grado, Sottrazioni Interattive, Smoothing, Integrazioni, Peak-Statistic ( area, altezze, FWHH, centro di gravità, ecc.) Curve Fitting ecc.; rappresentazioni in T%, R%, Abs, E, Log, ecc.; Funzioni matematiche “principali” di Gauss, Lorentz, Log-normal, Voigt, Pearson VI, Savitsky-Golay, K-M, Tchebichev ecc. ecc.
• É possibile attraverso il linguaggio Interprete “Array-Basic” modificare gli algoritmi esistenti per soluzioni particolari e creare Macro specializzate.

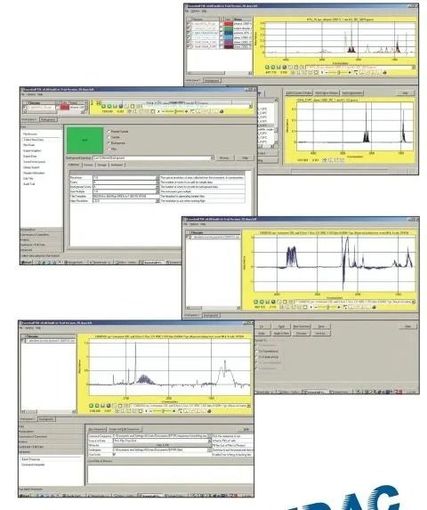

L’algoritmo consente la correzione degli errori derivanti dallo scostamento della risposta degli analisti dalla legge di Lambert-Beer’s.

Il tipo di costruzione della curva di calibrazione “Piecewise linear correction” permette di ridurre al minimo gli errori di calcolo tra i valori a bassa concentrazione e i valori ad alta concentrazione.
E' possibile IMPORTARE o ACQUISIRE dati da diversi strumenti analitici per la preparazione di curve di calibrazione.
Il programma di architettura aperta è personalizzabile e dà la possibilità di modificare gli algoritmi esistenti e creare Macro specializzate attraverso il linguaggio C++ e Visual Basic.

Librerie MIDAC-STANDARDS per Autoquant

La libreria contiene oltre 2500 spettri riguardanti oltre 165 differenti gas. Di questi oltre 100 sono composti inseriti nelle normative di prevenzione ambientale stilate da enti internazionali EPA’s (Enviromental Protection Agency) e HAPs (Hazardous Air Pollutants).
Vi è inoltre una vasta raccolta di librerie e spettri IR (Es. semiconduttori, solventi, polimeri, composti fluorochimici, organici, inorganici e acidi.
La calibrazione dello strumento può essere effettuata con gas reali o via software impiegando gli standard raccolti a normative EPA’s e HAPs con diverse concentrazioni e a differenti risoluzioni (0,5 / 1 / 2 cm-1).
Gli spettri presenti possono essere utilizzati per la ricerca spettrale ed essere convertiti in differenti formati per l’utilizzo con altri programmi di elaborazione dati.
